분사율 실험 장비

유영수
2022-05-30
조회수 46

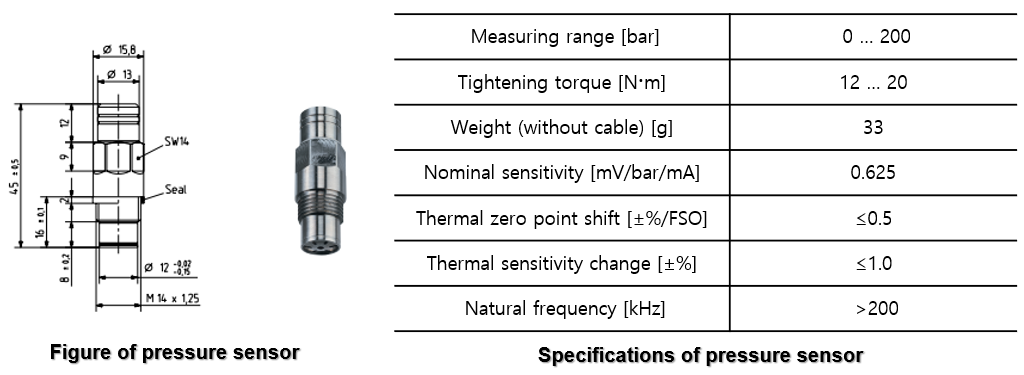

1. Piezoresistive absolute pressure sensor (KISTLER, 4045A200)

 - 용도 : BOSCH 장관법 (인젝터에서 연료 분사 시 분사압력 측정, 인젝터 니들 거동 파악)

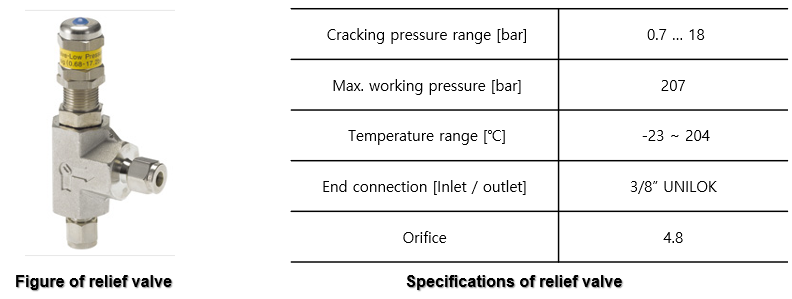

2. Relief valve (UNILOK, VR3U-06T-SS)

 - 용도 : 설정 압력에 도달하면 유체의 일부를 배출시켜 파이프 관내의 압력을 설정값 이하로 유지하는 밸브

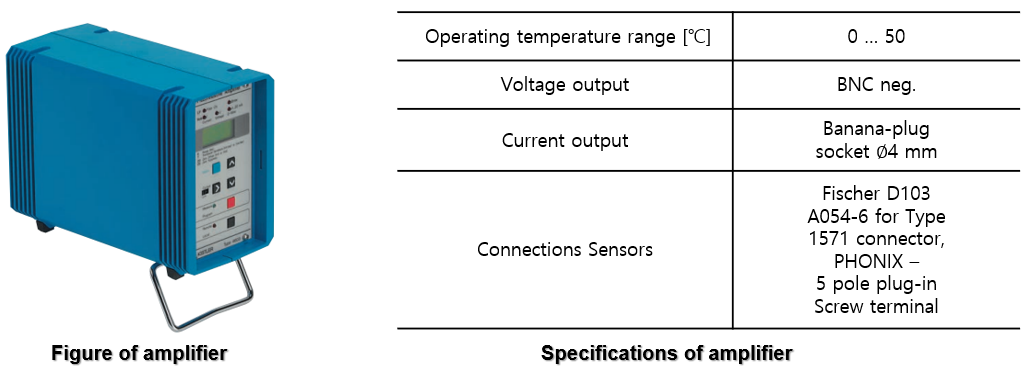

3. Piezoresistive Amplifier (KISTLER, Type 4603)

 - 용도 : pressure sensor를 통해 취득한 데이터를 증폭시킴

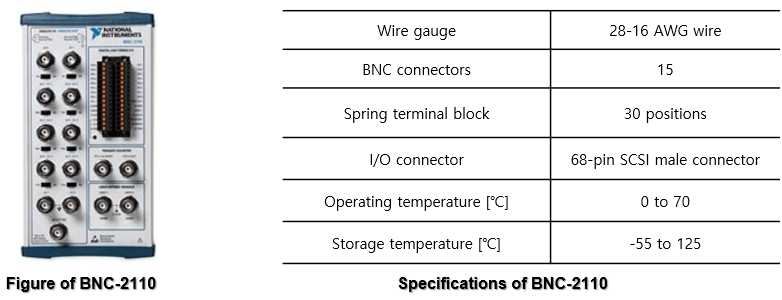

4. BNC adapter for E/M/S series and analog output series devices (NI, BNC-2110)

 - 용도 : Amplifier를 이용하여 증폭된 데이터를 컴퓨터로 전송


5. Compact-RIO (National instruments, cRIO-9114)

 - 용도 : 인젝터 제어 시스템


6. DI module (National instruments, DRIVVEN DI module)

 - 용도 : GDI 인젝터 제어 시스템


7. PFI module (National instruments, DRIVVEN PFI module)

 - 용도 : PFI 인젝터 제어 시스템


8. Trigger module (National instruments, NI-9402)

 - 용도 : TTL 트리거 신호 출력


9. Inverter motor (Hyosung, HV1)

 - 용도 : 넓은 범위에서 속도 및 토크제어 실현 (저주파에서 정밀제어 용이, 엔코더 내장)

 - 기계식 디젤 인젝터의 연료 공급 시스템


10. Inverter (LS electric, SV110IV5-4DB 380V)

 - 용도 : inverter motor의 속도를 제어하는 장치

 - 기계식 디젤 인젝터의 연료 공급 시스템
